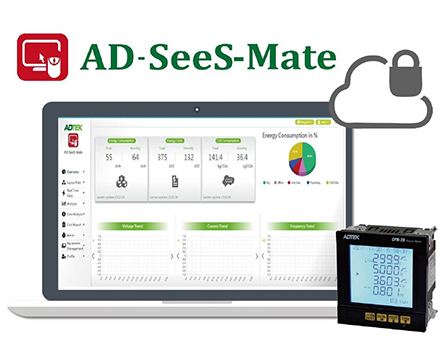

AD-SeeS-Mate
產品型號:能源管理系統
AD-SeeS-Mate 是工業電錶專家銓盛電子針對一般中小型方案(約10~30個電錶)所打造的一款即時能源管理系統,以閘道器(EMS Gateway)AD-520 經由Modbus 連接全系列電錶(OT)及 第三方裝置(Devices),再以Ethernet 連接到用戶端(IT)。通過訪問現場伺服器或企業私有雲,您可輕鬆獲取各項用電數據,即刻掌握能源使用效益。
還可透過Free Tag (自定義Modbus位址) 連接第三方裝置(Device),經由原有裝置讀取重要控制參數,無須額外新增Sensor或裝置,降低裝置與施工成本。若必要,亦容易新增各種I/O模組,增加重要監測點,掌握工業物聯網日益增加的量測需求。
應用領域:
1. 高耗能廠房監控,如金屬熱處理廠、陶瓷廠、等等。
2. 廠區內變電站監控
3. 連續式生產線
產品詳情
■ 系統容量
1. 每套EMS 軟體基本容量為閘道器10 臺,Free Tag 100 個( 最多來自10 個裝置)
2. 可透過購買授權方式來分別擴充閘道器與Free Tag 數量, 每個授權基數
分別為10 臺閘道器與100 個Free Tag
3. 每套EMS 軟體最多可連線250 臺閘道器
4. 每個閘道器可連接30 臺電錶
■ 軟體功能及特色
主控臺
˙ 以圖表及趨勢圖顯示電力系統的總用電量、電費、碳排放量、用電
佔比與功率需量等重要用電數據。
˙ 醒目且引人注意的用電資訊顯示畫面,並可在大型的壁掛式顯示器
上顯示。
電力配置
˙ 建立及編輯設施的自訂圖形與電錶安裝位置。電錶位置透過拖曳方
式隨意放置, 符合現場實際狀態
˙ 單線圖、園區地圖、設備平面圖與模擬電路圖皆可使用圖片物件
匯入方式建立。
即時數據
˙ 每個電錶自成一個數據框 , 方便觀察數據 , 並可快速即時比較連線
的多個電錶。
˙ 數據框可自行選擇數據參數 , 顯示於數據框的頁面 , 無需進入所有
參數頁面去查找所要的數據。在數據框也可直接進入該電錶的趨勢
分析圖表。
˙ 可透過釘選的方式將重要電錶的數據框固定在首頁 , 省去翻頁查找
的動作。
趨勢分析
˙ 可顯示電壓、電流、電能、功率與頻率及Free Tag等參數的趨勢。
˙ 趨勢圖的統計區間可選年、月、日或是自選區間。
˙ 可繪製同期比較的趨勢圖。
電費分析
˙ 電費設定有累進計價與時間計價 (TOU) 兩種方式。
˙ 多達 19 種電價幣別可選。
˙ 電費趨勢圖的統計區間可選年、月、日或是自選區間。
電力報告
˙ 可印表輸出總體或個別電錶的電能與電費報表 , 可選擇月報表或年
報表。
˙ 可自行設定報表的公司抬頭名稱。
異常告警
˙ 每個電錶或 Free Tag參數均可設置為告警條件。
˙ 主畫面具備告警圖示與告警數量 , 可查詢歷史告警事件。
˙ 告警發生後除畫面提示外 , 也會發送 E-Mail 通知。
設備管理
˙ 可自動或手動搜尋網關。
˙ 可自動或手動搜尋連線的電錶。
˙ 可編輯每個電錶的名稱以及所屬群組 , 便於識別與管理。
˙ 可手動添加 Free Tag參數。
用戶管理
˙ 主帳號可建立、編輯與刪除子帳號。
˙ 每個子帳號可獨立設定讀寫權限。
˙ 若子帳號需暫時取消登入系統 , 主帳號可暫時關閉子帳號無需刪除
, 隨時可重新啟用。
系統組合:
1. AD-520: 能源管理閘道器(EMS Gateway)
2. 多功能電錶:
2-1: CPM-12 A/B
2-2: CPM-12D
2-3: CPM-20
2-4: CPM-70
2-5: CPM-80
2-6: AEM-DR
2-7: AEM-DD
2-8: AEM-DRA
2-9: ADP-PM-A
3. Free Tag: 可讀取具備Modbus RTU 通訊協定的裝置數據,
共有100 個( 最多來自10 個裝置)Tag 可以配置
最低系統需求:
作業系統: Windows 7 或 10 / 64 位元
CPU: 1GHz 以上
RAM: 4GB 以上
HDD: 500G 以上

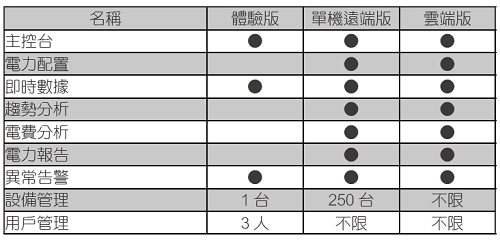

系統版本:

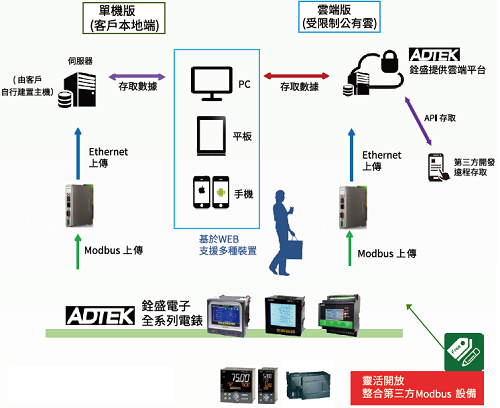

系統架構:
