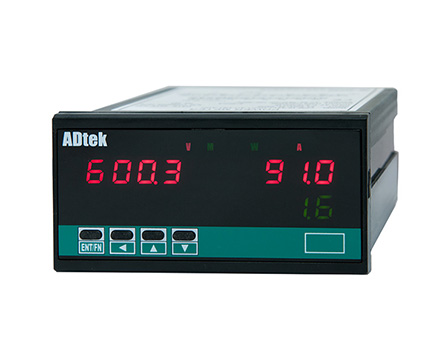

CPM-10經濟型集合式電表
產品型號:CPM-10
CPM-10電表提供多樣單相、三相電量參數 (電壓、電流、有效功率、無效功效、視在功率、功率因數、頻率、有效電能)的高精度測量,顯示和遠端通訊功能。
并且可選購1組繼電器輸出、1組類比訊號輸出和1個RS485通訊輸出(Modbus RTU Mode)或1組脈衝波輸出介面,使之可以裝置在電量管理、遠端輸入輸出、報警和遠端通信控制等的各種運用需求。

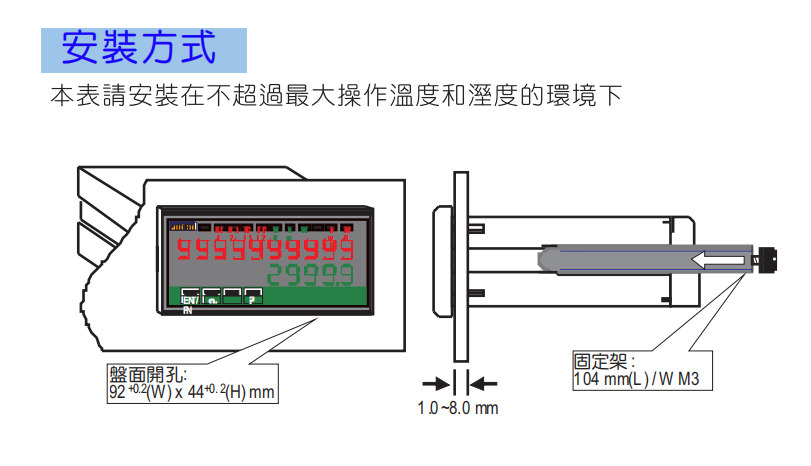

此外,本儀表設計深度僅120mm,適合深度淺的盤面安裝。
產品詳情
可測量1P2W, 1P3W, 3P3W, 3P4W平衡/不平衡負載系統的電壓、電流、頻率、功率因數、有效功率、無效功率、視在功率和電量(瓦特小時)… 參數。
雙視窗顯示,可同時上排顯示4位數 電壓 / 4位數 電流(或10位數 瓦特小時) 及下排顯示 4 1/2位數 瓦特。
1組繼電器(SPDT)三組設定點(R1.1/R1.2/R1.3)共用輸出,可各別設定對應參數:V.AVG / I.AVG / FREQ / P.TL / Q.TL / S.TL / PF.AVG / AE.TL / RE.TL / VA / VB / VC / IA / IB / IC / PF-A / PF-B / PF-C / P-A / P-B / P-C / Q-A / Q-B / Q-C / S-A / S-B / S-C,依照指定參數動作: Hi / Lo / Hi.HLd / Lo.HLd / OFF;并具備啟動延遲 / 動作間隙 / 繼電器動作及復歸延遲等功能
1組類比訊號輸出可做對應參數設定輸出;同繼電器對應參數。
輸出范圍:電流 0~10mA / 0~20 mA / 4~20 mA / 4~12~20 mA / ±10 mA / ±20 mA (出廠預設為: 4~20 mA)
輸出范圍:電壓0~5V / 1~5 V / 0~10 V / 0~2.5~5 V / 1~3~5 V / 0~5~10 V / ±5 V / ±10 V (出廠預設為: 0~10V)
可選購 脈衝輸出和RS485通訊介面輸出。

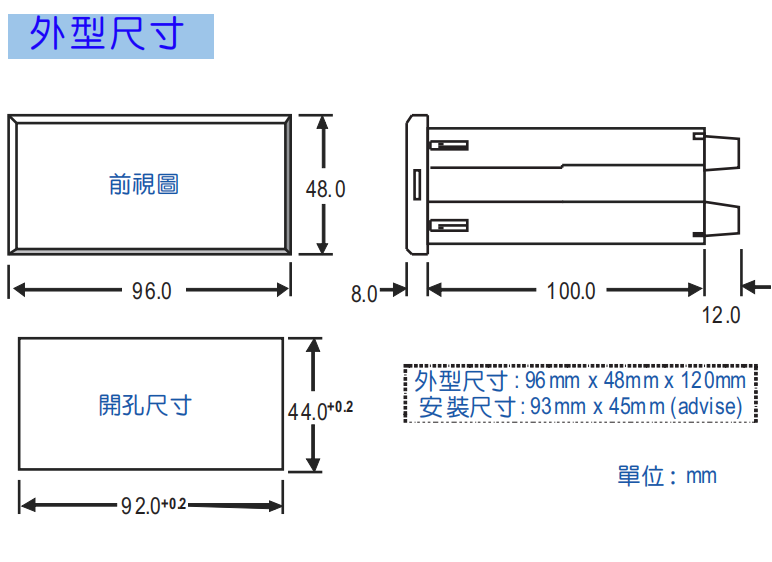

外型尺寸為DIN標準 (96 x 48 mm)
通過CE認證
