電流表的接線方法
作者：admin 點擊：次 發布時間：2021-06-10
本節介電流表的接線方法，下期介紹接地電阻測量?jī)x，有興趣的小伙伴請關注，以便收到文章。
電流計。

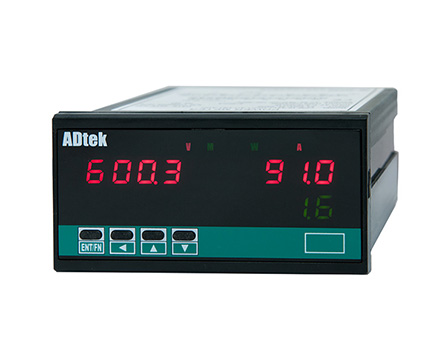

測量電路中電流的儀器稱為電流計，圖1為只開關板式電流計，表盤上有“a”字樣。測量大電流時，以千安為單位的電流計，表盤上有“kA”字樣。
電流計也有DC和交流的區別，其接線方式與測量電路串聯。
由于電流表與被測電路串聯使用，為了不影響電路的工作狀態，電流表的內阻一般較小，范圍越大，內阻越小，與電壓表的內阻相反，電流表決不能用電壓表的方法連接。否則，電路幾乎短路，電流表通過大電流，電流表燒壞。
直流電流表的接線方式。
接線前，確定電流計的極性。一般來說，表的端子旁邊有“+”和“一”的標記，有“+”
號碼是電流流入的一端，而一號碼是電流流出的一端。接線方式如圖2所示。
DC電流表通常是磁電式的，這種儀器的線圈導線和游絲截面很小，只能測量較小的電流。若測量安培電流較大，則應在電流表上并聯一個低值電阻，稱為分流器。分流器與電路中的負載串聯，使通過電流表的電流只是負載電流的一小部分，大部分電流通過分流器。通過這種方式，可以擴大電流表的測量范圍。接線方式如圖2-2量程較大的DC電流表，一般配有分流器，表盤上注有外部分流器字樣。接線時，要檢查分流器與電流表盤所示的量程是否一致，如果不一致就不能使用，特別是從外流器接到電流表的定值導線，不能隨意亂用，它與儀器配套使用。
第二，交流電流表的接線方式。
與DC電流表不同，交流電流表的測量機構本身的測量范圍大于DC電流表。ITI-A型電磁交流電流表常用于電力系統，其測量范圍最大為200A，因此在此范圍內，電流表可直接與負載串聯，接線方式如圖3-1所示。
在低壓線路中，當負載電流大于電流表的范圍時，應使用電流互感器。接線方式如圖3-2所示。電流互感器一次繞組與電路中的負載串聯，二次繞組與電流表連接。為了便于測量，電流互感器二次繞組的額定電流通常為5A，因此可以使用0~5A的電流表。一般來說，與電流互感器連接在配電盤上的電流表被計算出來，表盤上的刻度數被計算出來，從表盤上直接指示一次電流值。
