常用的電工測量儀器有哪些？
作者：admin 點擊：次 發布時間：2021-07-26

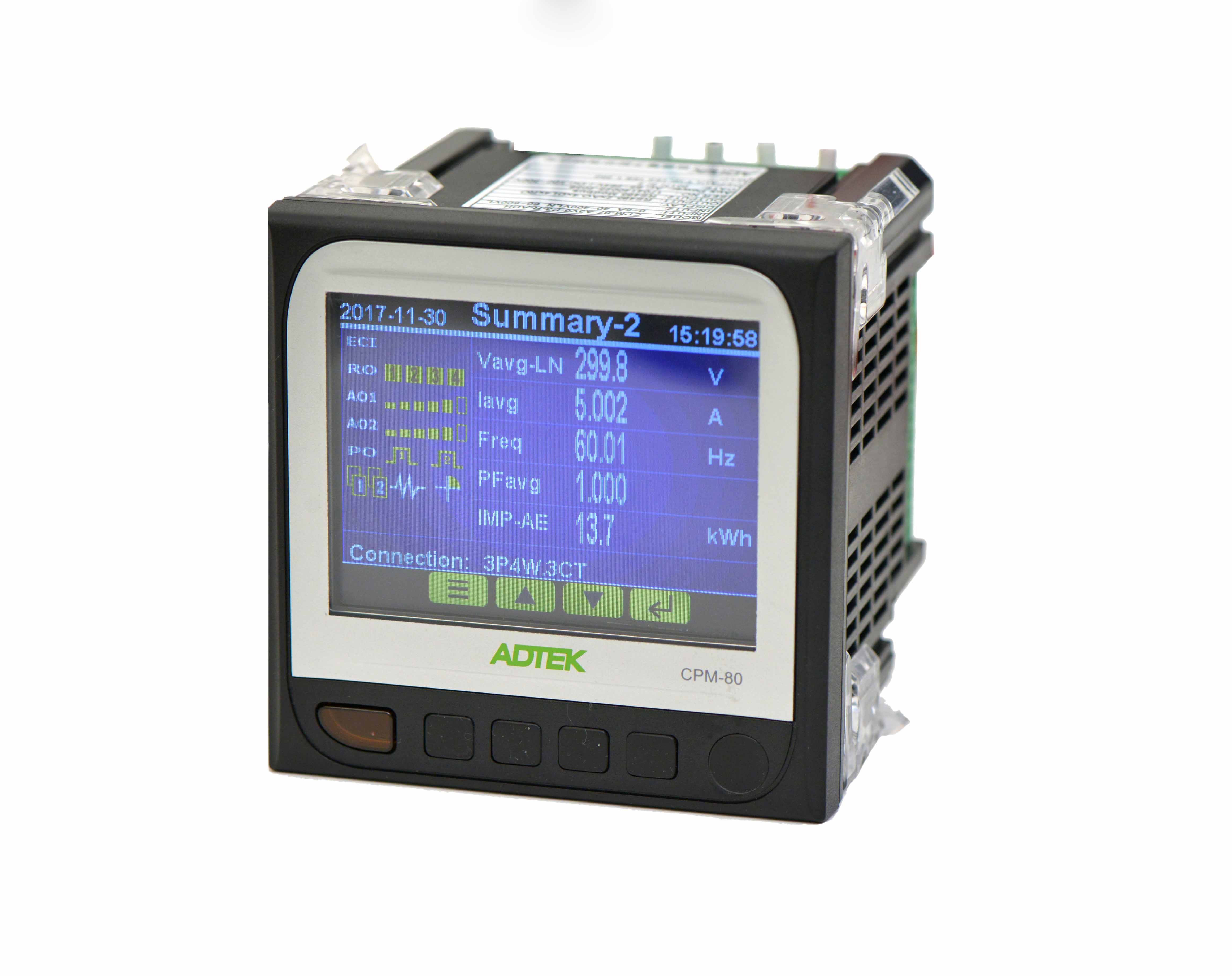

常用的多功能電表是指示儀器，即用于測量電壓、電流、功率、相位和頻率的直讀儀器。它直接將測量轉換成儀器的偏轉角位移，并通過指示器在儀器分度尺上指示測量值，因此可以直接讀取測量值。指示儀具有結構簡單、穩定可靠、成本低、使用維護方便等一系列優點，在工礦企業中仍被廣泛使用。指示器不僅可以直接測量電磁量，還可以與各種傳感器配合測量非電量(如溫度、壓力、流量)。
指示儀器的分類與選擇。
指示儀器的分類。
根據電氣測量指示儀表的結構形式和工作原理，可分為磁電系、電磁系、電動系、感應系、整流系、熱電系和電子系。
磁電系統儀表由于靈敏度高、精度高，廣泛應用于DC電路中電流和電壓的測量，制作DC標準表。電磁儀表結構簡單，過載能力強，穩定性好，成本低，適用于交流和DC兩用表，廣泛用于測量交流電路中的電流和電壓。除了做成交，直流兩用表和精度較高的電流表、電壓表外，電動系統儀表還可以做成功率表頻率表和相位表。傳感器儀表廣泛應用于交流功率表。靜電儀表可以直接測量幾千伏甚至更高的電壓，廣泛用于高電壓測量，也可以測量非常低的電壓，可以交流和DC使用。主要缺點是精度低，靈敏度低，讀數與外電場有關，分度值不均勻。
根據儀器工作電流的類型，可分為交流儀器、DC儀器和交流DC儀器。
根據儀器的精度等級，將測量儀器分為0.1,0.2,0.5,1.0,1.5,2.5,5.0,7個等級，每個等級的精度反映了儀器在規定條件下使用時的基本誤差范圍，例如0.1級的基本誤差為±0.1%，5.0級的基本誤差為±0.5%。一般0.1級和0.2級的儀器用作標準儀器，0.5級至1.5級的儀器用于實驗室測量，1.5級至5.0級的儀器用于工程測量。由于儀器制造業的不斷發展，已經出現了精度為0.05的指示儀器。
根據儀器對電場或外部磁場的防御能力，可分為一級、二級、三級和四級。在外磁場或外電場的影響下，一級儀器允許其指示值改變±0.5%；二級儀器允許改變±1%；三級儀器允許改變±2.5%；四級儀器允許改變±5%。
根據儀器的使用方式，測量儀器分為安裝式和可攜式。安裝儀表又稱開關板儀表，通常安裝在某一電氣設備的面板或開關柜上。一般誤差大，價格低，但過載能力強。可攜式儀器通常是可攜式的，一般在實驗室或室外使用。這種儀器一般誤差小，準確性高，成本高。
根據儀器的使用條件，可分為A,A1,B,B1,C五組，每組的工作條件和最壞條件見表1-1。
為使某些儀器能夠在特殊場所工作，又根據外殼的保護性能，將儀器分為普通式、防塵式、防濺式、防水式、水密式、氣密式、隔爆式七種。其中，普通外殼可以保護儀器和附件的測量機構或工作部分不受污垢和昆蟲的侵害和機械損壞；防塵外殼可以防止灰塵進入外殼；防濺外殼可以防止雨水濺入外殼內部；防爆外殼可以防止儀器內部的爆炸擴展到外殼外部的空間。
根據耐受機械力的性能，可分為普通機械力和能夠耐受機械力(包括四組)。
2.指示儀表的選擇是在保證測量準確性的前提下，合理選擇測量方法和線路。
根據被測DC或交流，選擇DC儀表或交流儀表交流儀表分為正弦波或非正弦波。如果是正弦波電流(電壓)，只需測量其有效值就可以轉換成其他值，可以選擇任何電流表(電壓表)進行測量。如果是非正弦波電流(電壓)，首先要區分有效值、平均值、瞬時值或最大值。有效值可以用電磁或電動電流表(電壓表)測量；平均值由整流儀表測量；瞬時值由示波器觀察或通過攝影從示波器上攝取波形，然后通過圖形分析法獲得每個點的瞬時值和最大值。峰值表也可以用來測量最大值。
在測量交流電時，還應考慮測量頻率。一般來說，電磁系統、電動系統和感應系統儀器的應用頻率范圍較窄。除了專門設計的電動系統儀器，它們可以用于中頻。整流系統萬用表的應用頻率大多在45~1000Hz范圍內。例如，MF10型可以達到5000Hz。如果對被測頻率要求較高，可以選擇靜電或電子儀表。
根據實際要求選擇儀器的精度等級。根據實際要求，確保測量結果的誤差在允許范圍內，選擇合適的精度儀表。當使用精度較低的儀器可以滿足測量要求時，一般不要選擇精度較高的儀器，因為精度越高，價格越貴，維護越困難。
通常用作精密測量或標準表的儀器，使用精度為0.1~0.2的儀器；實驗室測量用0.5~1.5級的儀器；工礦企業使用1.0~5.0級的儀器。
根據測量的大小，選擇相應量程的儀器，充分利用儀器的準確性。如果選擇量程比被測量值大得多的儀器進行小量測量，測量誤差會很大?，F(xiàn)在，以下例子來解釋。
例1-1測量20VDC電壓，如果選擇精度為1.5、量程為30V的電壓表，測量結果的最大絕對誤差是多少？
最大的絕對誤差是。
△m=±K%×Am=±1.5%×30V=±0.45V。
測量20V電壓時的相對誤差。
一般情況下允許這種測量誤差。
例1-2在上一個問題中，如果選擇精度為0.5、量程為150V的電壓表，測量結果的最大絕對誤差是多少？
最大的絕對誤差是。
△m=±K%×Am=±0.5%×150V=±0.75V。
測量20V電壓時的相對誤差。
用量程為150V的0.5級電壓表的測量誤差大于用量程為30V的1.5級電壓表，這表明測量結果的準確性不僅與儀器的準確性有關，還與儀器的量程有關。
例1-3同上題，測量5V電壓，如果選擇精度為0.5、量程為150V的電壓表，測量結果的相對誤差是多少？
解相對誤差為。
測量結果的相對誤差更大。因此，在根據被測量的大小選擇儀器的適當量程的同時，被測量的大小應為儀器測量上限的1/2~2/3以上。
使用靈敏度高的儀器時，應注意測量的尺寸不得超過儀器的量程。由于靈敏度高的儀器量程一般較小，如果測量超過儀器量程過多，可能會導致儀器零件燒壞或變形，因此在測量時必須嚴格按照儀器允許的電壓、電流和功率值進行選擇。
d.根據測量線路和測量對象的阻抗大小選擇儀器內阻。一般來說，在選擇儀器類型時，不僅要考慮被測的性質，還要注意測量線路和被測對象的阻抗大小及其對測量結果準確性的影響。
例1-4如圖1-1所示，已知電源電壓為180V，電阻R=R0=2000ω。當需要測量電阻R兩端的電壓時，應該選擇什么類型的電壓表？
在電壓表連接之前，電阻R上的電壓為90V。
若選用電動系電壓表，其內阻rv=2000ω，量程為100V，并聯到電阻R兩端進行電壓測量，相當于在R兩端并聯一個電阻rv，等值電阻為。
電壓表并聯后，電阻R兩端的電壓為U/3=60V，與原電路兩端的實際電壓90V有很大不同。
若改用電阻為200Kω、量程為100V的整流系電壓表進行測量，則電阻R兩端的電壓為89.55V，與原90V僅相差0.45V，相對誤差僅為原90V的0.5%。
由此可見，電壓表內阻越大越好。一般當電壓表內阻rv≥100R時(R是與電壓表并聯的被測對象的總電阻)，可以忽略電壓表內阻的影響。
電壓表的內阻取決于儀器測量機構(表頭)的靈敏度。普通磁電系儀表靈敏度最高可達100kω/V，整流系儀表一般可達2000。
